多节伸缩丝杠

多节伸缩丝杠
作者:山东理工精密机械有限公司 时间:2020-03-10 08:20:58 来源:原创

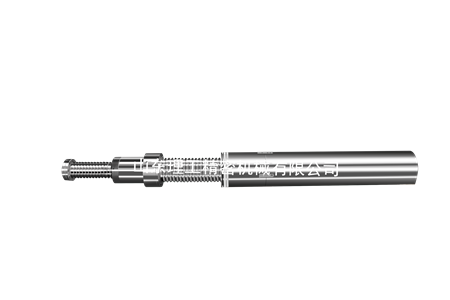

多节伸缩丝杠

多级同步丝杠推杆机构尺寸小但可实现大行程传动,能实现约为其自身长度的n倍行程的高精度伸缩,能实现多级滚珠丝杠同步同速伸缩,具有传动精度高,结构紧凑占用空间小,操作简单使用方便,噪音小等特点又兼备了滚珠丝杠高效的传动效率,解决了传统伸缩设备故障率高,安全隐患多,维保繁琐的缺点。

所有滚珠丝杠依次通过滑动花键头尾相连接,每根滚珠丝杠之上均对应套接有丝杠螺母,丝杠螺母之上均对应连接有连接筒,连接筒均通过螺纹副套装于与滚珠丝杠相对应的外缸筒以内,连接筒还和与其相邻的滚珠丝杠相对应的外缸筒固定连接,第一根滚珠丝杠的头端作为输入端,最后一根滚珠丝杠相对应的外缸筒尾端作为输出端。通过多根滚珠丝杠级联增加了负载的升降行程,相邻两根滚珠丝杠之间采用滑动花键连接,使滚珠丝杠在伸缩时结构保持稳定,避免滚珠丝杠承受偏载荷,保证了在起升负载时装置的安全。

该结构广泛应用于多级电动缸及大型航天器内部空间狭小需要稳固承载并可同步传动伸缩机构。
